Теневой навес Эконом МАФ 9.190
Теневой навес Эконом МАФ 9.190 (0)Теневой навес Эконом МАФ 9.190 (1)Теневой навес Эконом МАФ 9.190 (2)

Теневой навес Эконом МАФ 9.190

Теневой навес Эконом
Артикул МАФ 9.190
Длина 6670 mm
Ширина 4350 mm
Высота 2570 mm
Зона безопасности 8600х6500 mm

484500 руб.

  Организовываем транспортировку

  Установка  121125 руб.

Описание

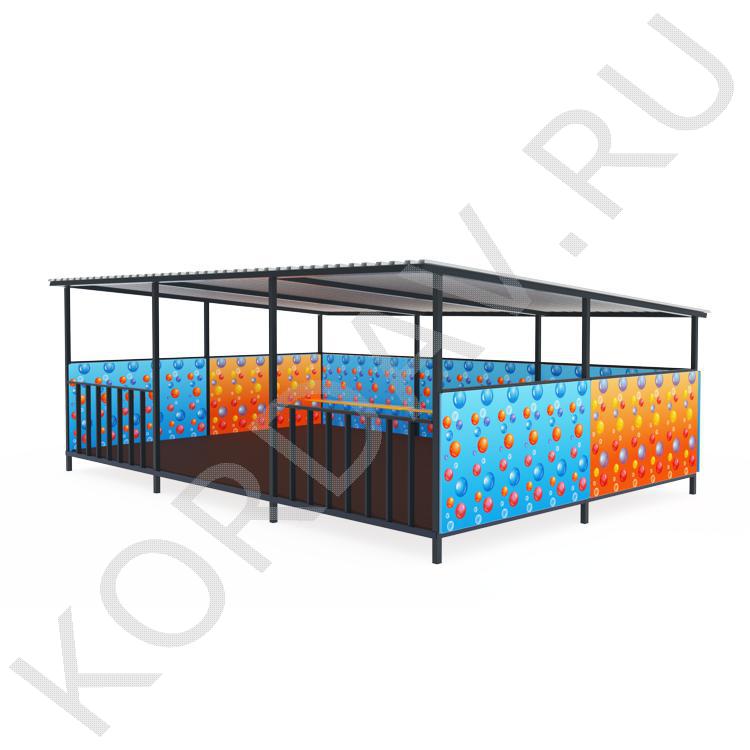

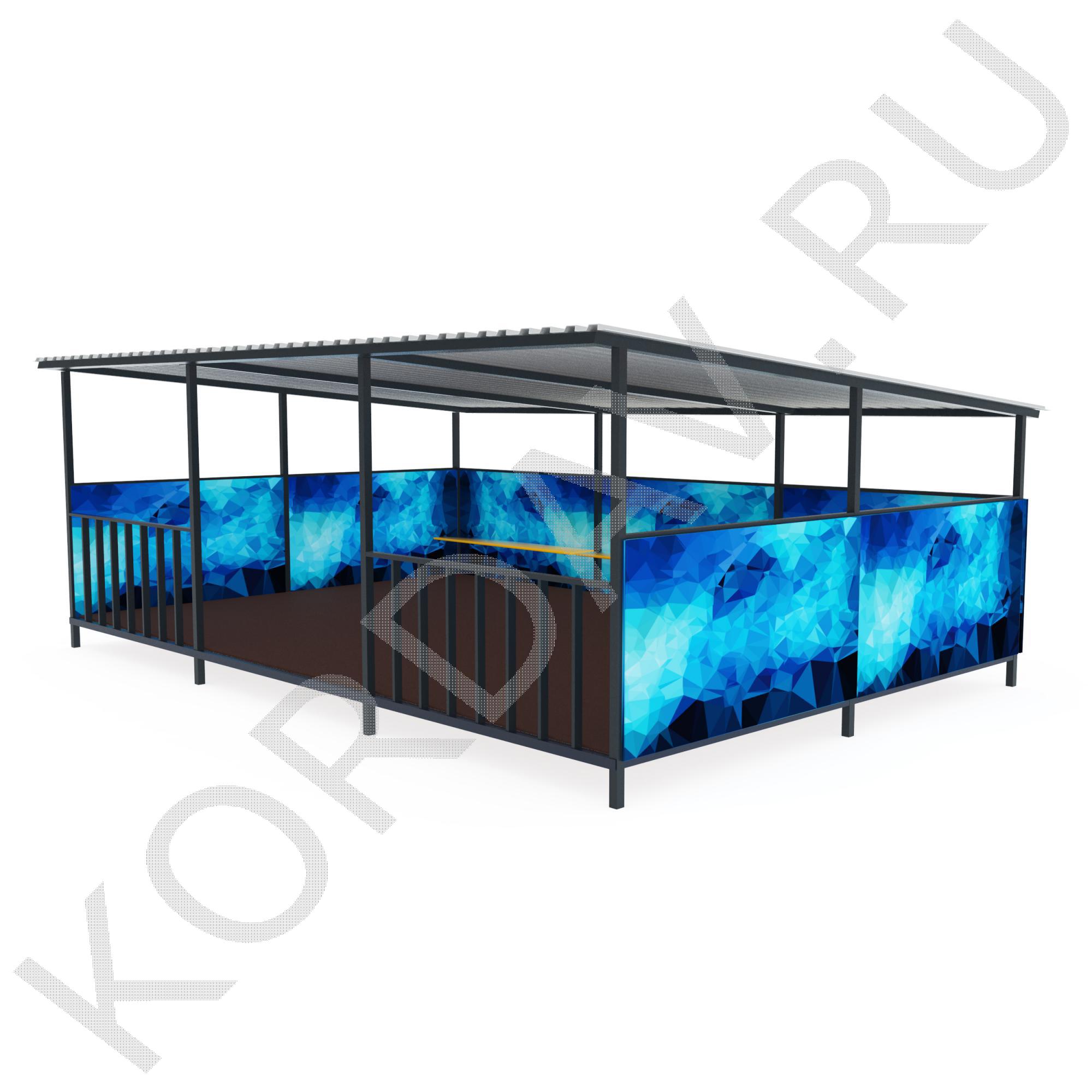

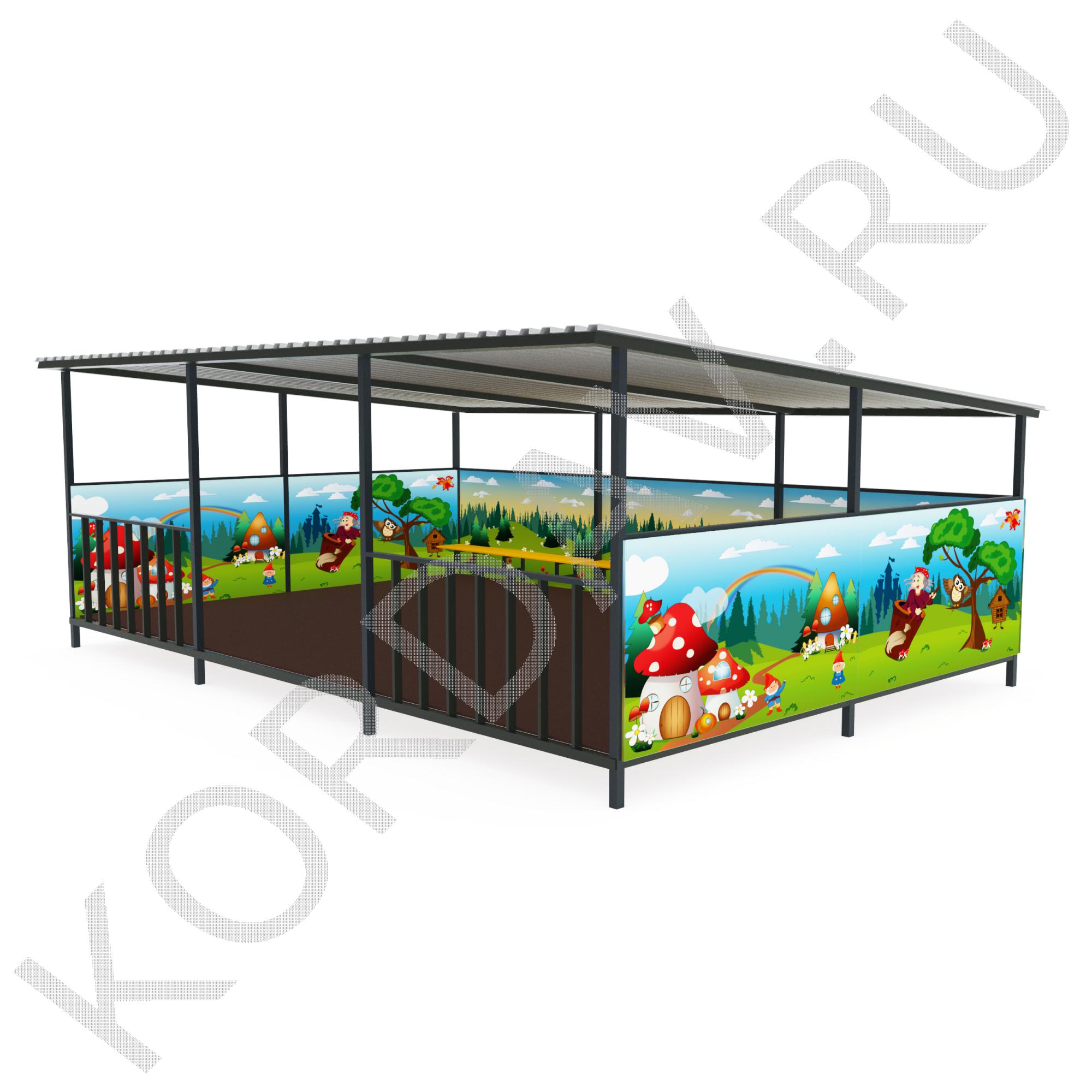

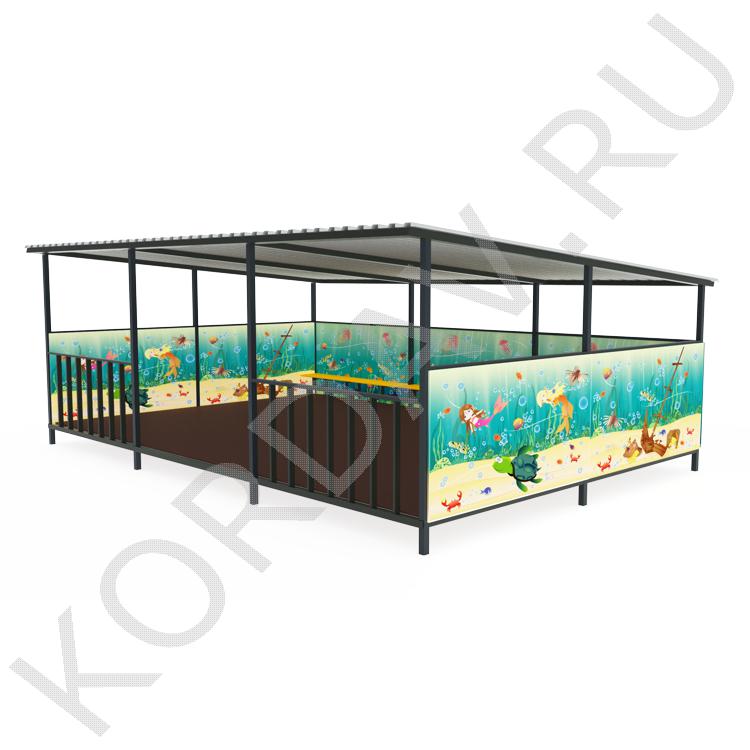

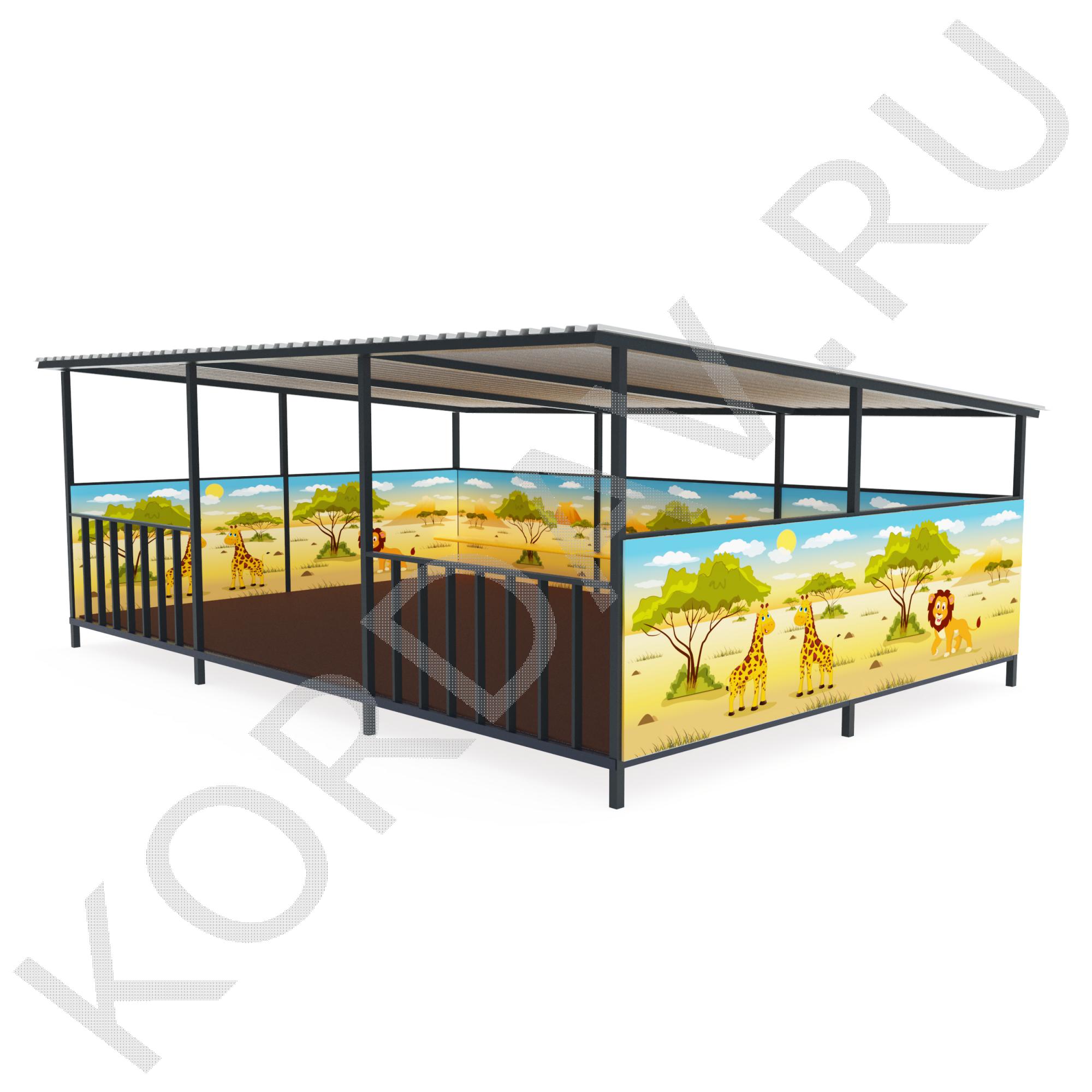

Теневой навес предназначен для установки на детских игровых площадках. Он является полностью разборной конструкцией, которая устанавливается с использованием резьбовых соединений. В собранном виде теневой навес представляет собой пространственную конструкцию в форме домика с односкатной крышей.

Несущая конструкция (Каркас): Несущая конструкция навеса — стальные опоры из профильных труб 60х60 мм, в количестве 10 шт, заделываемые в бетонный фундамент на глубину не менее 500 мм. Продольные и поперечные перемычки выполнены из стальной профильной трубы 60х30 мм. Продольные и поперечные перемычки закрепляются на стойках при помощи болтовых соединений. К верхней части стальных опор закрепляются с помощью болтового соединения стропила, выполненные из профильных труб 60х60 мм. Между стропилами устанавливаются стяжки, выполненные из стальной профильной трубы 40х25 мм.

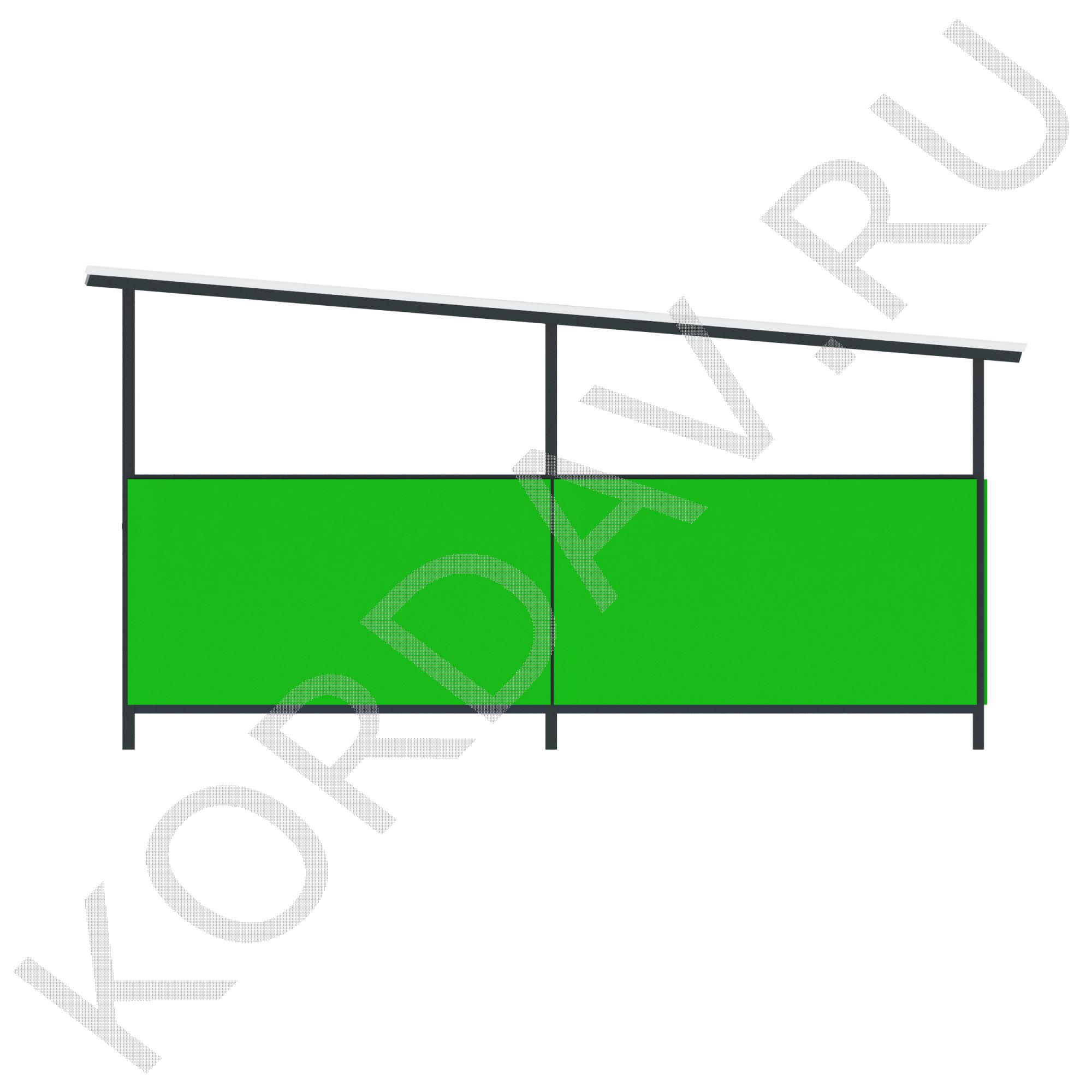

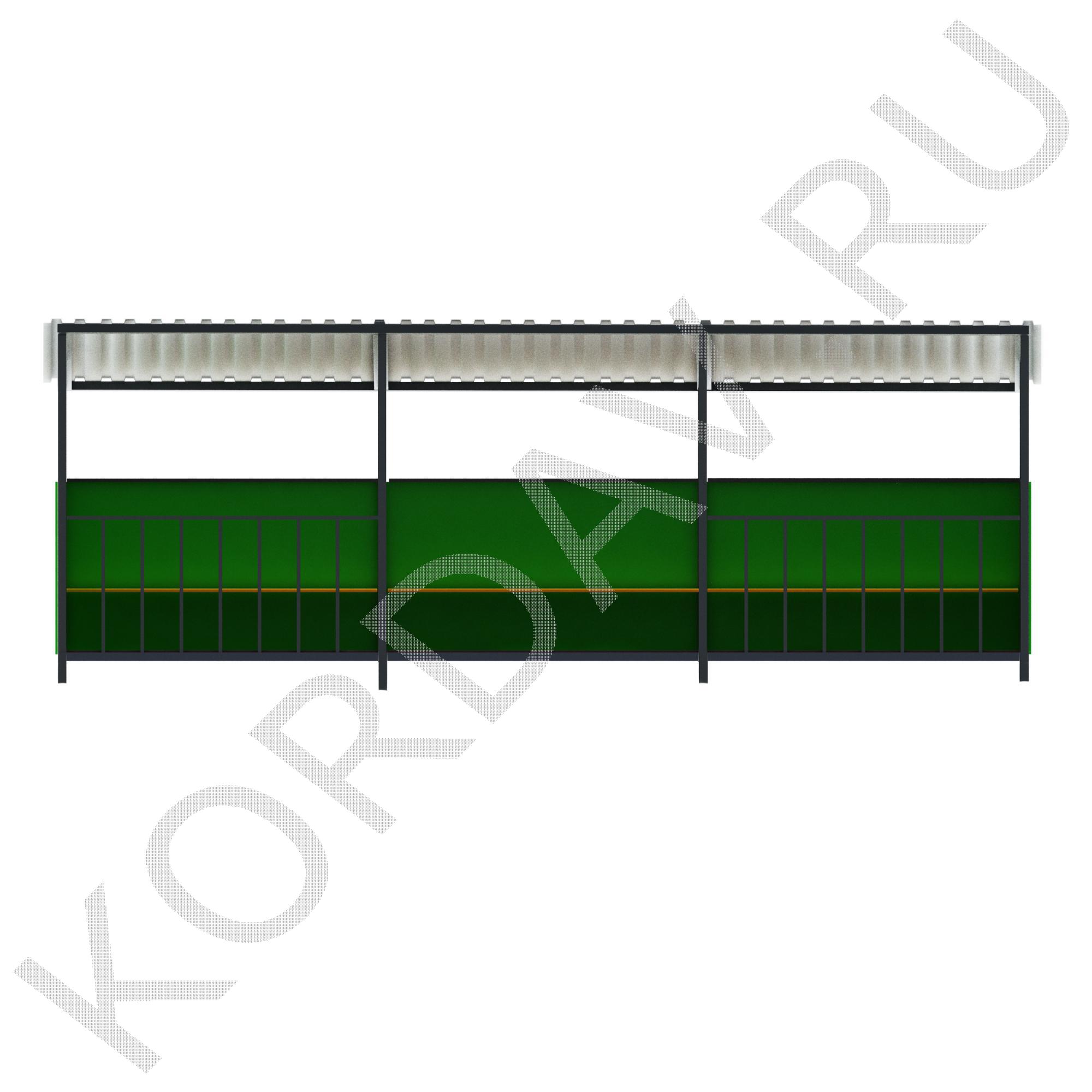

Борта: Заднее ограждение стен выполнен из листов фанеры толщиной не менее 18мм. Высота задней стенки 1200 мм. Фанерный лист крепиться к столбам путем крепежного соединения. Боковые стенки теневого навеса выполнены из влагостойкой фанеры толщиной 18 мм, высотой не менее 1200 мм. Боковые борта закрепляются к каркасу при помощи болтового соединения. Передние стены с фасадной стороны навеса выполнены в виде решетчатого ограждения высотой не менее 1000 мм. Ограждения выполнены из стальной профильной трубы 60х30 мм и из стальной профильной трубы 25х25 мм. Ограждения закрепляются к каркасу при помощи болтового соединения.

Полы: Пол навеса выполнен на высоте не менее 150 мм от поверхности площадки. Пол навеса выполнен из листов фанеры толщиной не менее 18мм. Для креплений используются саморезы по металлу. Настил пола укладывается на металлический каркас, каркас выполнен из проф. трубы 60х30х3мм. Несущая конструкция из металлического каркаса закрепляется к каркасу навеса.

Крыша: Несущая конструкция крыши представляет собой стропила, выполненные из профильных труб 60х60 мм. скрепленные между собой перемычками из стальной профильной трубы 40х25 мм. Настил крыши выполнен из оцинкованного профилированного листа НС-21 толщиной не менее 0,5 мм.

Лавки: Выполнены из деревянного влагостойкого бруса сечением 40х90мм. Брус опирается на подставки под лавки, выполненные из металлического каркаса профильной трубы 30х30мм толщиной 2мм.
